Das Gerät wird vom Kunden montiert.
Gehen Sie bei der Montage wie folgt vor:
Öffen Sie den Automaten.
Schalten Sie den Automaten stromlos.
Ermitteln Sie die optimale Einbauposition: Platzieren Sie den VENCUBE möglichst in der Nähe der Automatensteuerung und Zahlungssysteme. Achten Sie auf leichte Zugänglichkeit der Bedienelemente. Beachten Sie die Kabellänge.
Kleben Sie die Bodenplatte (Halter) ein und verschrauben Sie diese. (Bild 1)
Sollte eine Verklebung nicht möglich sein, muss der Montage-Klickhalter mit min. 2 Schrauben1) diagonal an den vorgesehenen Stellen im Automaten verschraubt werden. Die Schraubenköpfe müssen komplett
bündig sitzen und dürfen nicht vorstehen. 1) Senkkopf-Bohrschraube gehärtet, ∅ 3,5 nach DIN 7504
Klippsen Sie den VENCUBE in die Bodenplatte. (Bild 2)
Entfernen Sie die Abdeckung der Automaten-Steuerung.
Der Automat muss spannungsfrei sein!
Trennen Sie alle vorhandenen Zahlungssysteme (1, 2) von der Automatensteuerung. (Bild 3)
Schließen Sie die Kabel vom VENCUBE an:
Verbinden Sie den (MDB) Master-Anschluss (3) vom VENCUBE mit der Automatensteuerung. (Bild 4)
Verbinden Sie den (MDB) Slave-Anschluss (4) mit allen vorhandenen Zahlungssystemen (5). Verwenden Sie, wenn notwendig, ein Y-Kabel. (Bild 5)
Verkleben Sie die Antenne (6) möglichst hinter einer Kunststoffabdeckung.
Verlegen Sie das Antennenkabel.
Verlegen Sie alle Kabel fachgerecht mit Kabelbindern.
Auf keinen Fall den vorhandenen Türschalter des Automaten verwenden, das kann den Vencube zerstören.
Den Türschalter immer als Schließer an Stecker 1 mit dem Vencube verbinden.
Bild 1Bild 3Bild 5
Bild 2Bild 4Bild 6
Vencube Inbetriebnahme
Schalten Sie den Automaten ein.
Stellen Sie wenn nötig den Vencube mit Hilfe des Ventool passend ein.
Konfigurieren Sie wenn nötig die Automatensteuerung und die Zahlungssysteme. Hinweise hierzu finden Sie im Wiki!
Warten Sie bis beide LED grün leuchten.
Schließen Sie die Tür.
Testen Sie den Automaten, indem Sie einen Probeverkauf mit Wechselgeldrückgabe durchführen.
Öffnen Sie die Tür wieder.

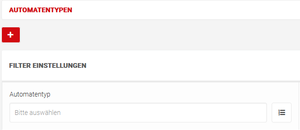

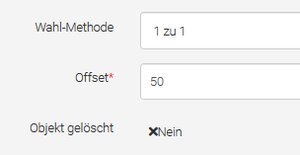

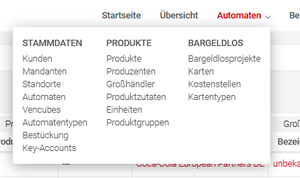

Erfassen Sie die Daten für VENSOFT (Seriennummer, Automatennummer).
Führen Sie eine Kassenentnahme durch, indem Sie die Taste „E“ am Vencube betätigen, bis ein Piepgeräusch ertönt.
Der Münzwechsler muss auf MDB Level 3 mit allen Extras umgestellt werden:
"Gelbe-Taste" am Münzprüfer für zwei Sekunden lang gedrückt halten bis Preise im Display angezeigt wird.
Mit der "B-Taste" (1 x drücken) auf Einstellungen gehen und mit der "A-Taste" bestätigen.
Jetzt wird im Display MDB Konfig.: Aktiv angezeigt und durch nochmaliges drücken der "A-Taste" wird MDB Version aufgerufen.
Das Display scrollt weiter und ein nochmaliger Druck auf die "A-Taste" zeigt (Level) an.
Es gibt drei Einstellungen:
Mit der "B-Taste" verändern!
- Level 2
- Level 3 Keine Extras
- Level 3 Alle Extras.
Die Einstellung MDB Level 3 Alle Extras auswählen und mit der "A-Taste" bestätigen.
Mit einem Druck auf die "gelbe Taste" das Einstellungsmenü wieder verlassen.
Sollte der VenCube jetzt immer noch tickern, muss der Verkaufsautomat einmal ausgeschaltet werden. Bitte ein paar Sekunden vor dem Wiedereinschalten warten.
Achtung:
Es gibt 2x MDB Level 3, bitte die Laufschrift im Display beachten.
Mit der B Taste runtersteppen auf -Sonstige Einstellungen und wieder mit E ( OK ) bestätigen.
Taste B solange betätigen bis - MDB-Level- angezeigt wird. Mit E wieder bestätigen.
Jetzt lässt sich der Level mit den Tasten A und B verändern.
Eingestellt werden muss Level 3.
Mit E ( OK ) bestätigen und mit der Taste Menü ( 2x drücken ) das Menü wieder verlassen.
Der Verkaufsautomat muss einmal aus und wieder eingeschaltet werden. Bitte ein paar Sekunden vor dem wiedereinschalten warten.
Sollte das Gerät kein Display mit Tasten besitzen kann mit dem HENRI Modul die Änderung durchgeführt werden.
Wechsler muss auf Alternate Payout gesetzt werden.
Anzeigewert im Wechsler unter Adresse A009 muss von 0 auf 1 geändert werden:
A und D gleichzeitig für 1 Sekunde drücken.
Meldung "----" / "Fill" im Wechsel mit "AbCd" oder "Full" wird angezeigt.
Taste-B (erhöhen) drücken um in die verschiedenen Adressen zu durchlaufen.
Nachdem die Adresse A009 erreicht wurde, auf die C-Taste drücken um den aktuellen Einstellstatus anzuzeigen.
Eingestellter Wert muss von 0 auf 1 geändert werden. (B-Taste)
Nun wieder die C-Taste drücken um die getroffene Auswahl zu speichern.
Taste-A drücken um in den Adressmodus zurückzukehren. Jetzt die A-Taste nochmals betätigen um den Displaymodus zu verlassen.
Sollte der Vencube jetzt immer noch Geräusche verursachen, muss der Verkaufsautomat für mindestens 15 Sekunden ausgeschaltet werden. Nach dem Wiedereinschalten ist das Problem dann behoben.
Wechsler umstellen wie in Vorgehensweise beschrieben
6.7 Management Rest Restgerät MDB (Die Restgeldausgabe wird automatisch vom Münzschaltgerät gesteuert)
6.15 Setup MDB
6.15.7 Status MDB Standard oder Vollständig einstellen
Eine genauere Beschreibung der Einstellung erfolgt zu einem späteren Zeitpunkt.
Nach dem ersten Einschalten der Steuerung mit angeschlossenem Vencube, kann es zu einem erhöten Datenaustausch zwischen Steuerung und Vencube kommen. Dadurch könnte die Steuerung für bis zu zehn Minuten nicht oder nur sehr träge bedienbar und gleichzeitig die Münzannahme und Münzauszahlung gestört sein. Nach der Wartezeit wird der Automat wieder problemlos funktionieren.
Hinweis:
Diese Steuerungen verfügen alle über MDB-Schnittstellen, der VenCube sollte deshalb auch via MDB ohne Adapterplatinen oder -kabelbäume direkt betrieben werden und nicht via BDV-Masterkabel. Je nach dem welches Bargeldlose Zahlungssystem am VenCube angeschlossen wird ist hier ein BDV- oder MDB-Slavekabel zu verwenden. Für Münzwechsler und Geldscheinleser ist immer MDB zu bevorzugen.
Hinweis:
Je nach Steuerungstyp und Softwarestand der Steuerung können möglicherweise nicht alle Einstellmöglichkeiten vorhanden sein, die nicht vorhandenen Punkte können dann übersprungen werden. Ggf. ist es auch möglich, dass die Einstellungspunkte eine deutsche oder englische Bezeichnung haben, bzw. die Texte etwas anders Angezeigt werden.
Hinweise Patchmenü Sielaff
Vorlage:Hinweis Patchmenü Sielaff
Folgende Einstellungen im Patchmenü vornehmen und im Installationsmenü überprüfen und ggf. dort zusätzlich einstellen.
Das Patchmenü wird über das Servicemenü (M-8-E) mit der Eingabe 99M 55M erreicht.
Einstellungen im Patchmenü M - 8 - E 99M 55M
Einstellung
Option
ALT.PAYOUT
enabled
TUBECOUNT
Coin Mech contr.
MIXED PAYMENT
allowed
MDB-comp.mode
B.Pract.
SAVE SETTINGS
yes
Nach betätigen der "E"-Taste
steht "done" als Bestätigung
im Display!
Hinweis:
Diese Steuerungen verfügen alle über MDB-Schnittstellen, der VenCube sollte deshalb auch via MDB ohne Adapterplatinen oder -kabelbäume direkt betrieben werden und nicht via BDV-Masterkabel. Je nach dem welches Bargeldlose Zahlungssystem am VenCube angeschlossen wird ist hier ein BDV- oder MDB-Slavekabel zu verwenden. Für Münzwechsler und Geldscheinleser ist immer MDB zu bevorzugen.
Folgende Einstellungen im Patchmenü vornehmen und im Installationsmenü überprüfen und ggf. dort zusätzlich einstellen.
Hinweis:
Je nach Steuerungstyp und Softwarestand der Steuerung können möglicherweise nicht alle Einstellmöglichkeiten vorhanden sein, die nicht vorhandenen Punkte können dann übersprungen werden. Ggf. ist es auch möglich, dass die Einstellungspunkte eine deutsche oder englische Bezeichnung haben, bzw. die Texte etwas anders Angezeigt werden.
Das Patchmenü wird über das Servicemenü (M-8-E) mit der Eingabe 99M 55M erreicht.
Einstellungen im Patchmenü M - 8 - E 99M 55M
Einstellung
Wert
ALT.PAYOUT
enabled
TUBECOUNT
Coin Mech contr.
MIXED PAYMENT
allowed
MDB-comp.mode
B.Pract.
SAVE SETTINGS
yes
Nach betätigen der "E"-Taste
steht "done" als Bestätigung
im Display!
