Version vom 13. August 2018, 09:43 Uhr
| Automatentyp | Schnittstelle | Türschalter | Halterung Türschalter | Anschlußkabel | Anschlagwinkel | Befestigung Vencube | Download |
|---|---|---|---|---|---|---|---|
| FS 2020 | MDB | Art.Nr.:22-0745
Doorswitch Cherry 6.3mm Push/pull |
Art.Nr.:33-3000-00
Halterung Türschalter 90° |
Art. Nr.: VTC-X5-IO1-300
Anschlußkabel Türschalter 3000mm |
Art. Nr. 33-2000-00 bei Ansicht 2
Gegenplatte Türschalter abgewinkelt |
Verklebt | Einbau Vencube |
Ansicht 1 |
Ansicht 2 |
Ansicht 3 |
Ansicht 4 |
Ansicht 5 |
Ansicht 6 |
Ansicht 7 |
Ansicht 8 |
Scrollen Sie nach unten für weitere Informationen. |
| Sonstige Bemerkungen |
|---|
| Türschalter kann mit doppelseitigem Klebeband und 1 Schraube befestigt werden.

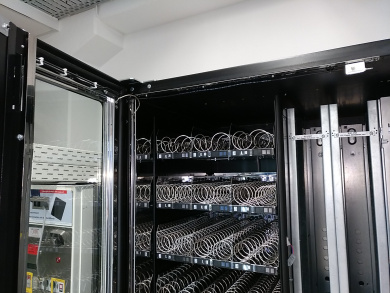

Zur Kabelbefestigung werden 4 Selbstklebende Kabelhalter mit Kabelbinder benötigt. Magnetschalter und Magnet dürfen sich nicht berühren. ( Schaltfunktion prüfen ) |
