Benötigt wird:

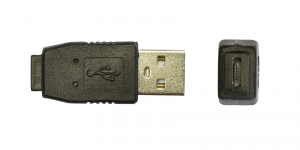

Vor dem Programmstart verbinden Sie das USB-VenTool-Verbindungskabel incl. passenden USB-Adapter mit dem PC.
Jetzt können Sie das Programm VenToolWin.exe starten.

Die Auswahl der COM-Schnittstelle erfolgt im Programm selber, über ein Drop-Down-Menü "Serielle Schnittstelle".
Im Drop-Down-Menü werden einem alle zur Verfügung stehenden COM-Schnittstellen angezeigt, hier sollten Sie die passende Schnittstelle auswählen.

	Weitere Hinweise und Erklärungen zum Programm finden sie hier: ⇒ VenToolWin

Schritt 1 Nach dem der VenCube mit dem PC verbunden und das Programm gestartet wurde, den VenCube erstmal auslesen.	VenCube auslesen
Schritt 2 Jetzt kann der "Firmware update"-Button betätigt werden.	"Firmware update"-Button
Schritt 3 Nach drücken des "Firmware update"-Button geht der Explorer auf. Nun kann die gewünschte Firmwaredatei im Explorer ausgewählt werden.	Dateiauswahl im Explorer
Schritt 4 Die Übertragung der Firmwaredatei zum VenCube erfolgt unmittelbar und dauert einige Minuten.	Übertragung 10%
Schritt 5 Wenn die Übertragung bei 90% angelangt ist wird die Firmwaredatei im VenCube überprüft, auch dies dauert einige Minuten.	Übertragung 90%
Schritt 6 Nach der Überprüfung der Firmwaredatei wird der VenCube geflasht. Der Vorgeng wird durch schnelles blinken der zwei Leuchtdioden am VenCube angezeigt.	Flashvorgang
Schritt 7 Nach erfolgreichem flashen erscheint diese Meldung. Der VenCube ist nun mit einer neuen Firmware versehen. Das VenToolWin-Programm liest den VenCube automatisch neu aus.	Flashvorgang beendet
