Das Gerät wird vom Kunden montiert.
Gehen Sie bei der Montage wie folgt vor:
Öffen Sie den Automaten.
Schalten Sie den Automaten stromlos.
Ermitteln Sie die optimale Einbauposition: Platzieren Sie den VENCUBE möglichst in der Nähe der Automatensteuerung und Zahlungssysteme. Achten Sie auf leichte Zugänglichkeit der Bedienelemente. Beachten Sie die Kabellänge.

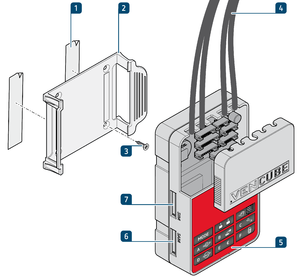

Kleben Sie die Bodenplatte (Halter) ein und verschrauben Sie diese.
Klippsen Sie den VENCUBE in die Bodenplatte.
Entfernen Sie die Abdeckung der Automaten-Steuerung.
Trennen Sie alle vorhandenen Zahlungssysteme (1, 2) von der Automatensteuerung.
Schließen Sie die Kabel vom VENCUBE an:
Verbinden Sie den (MDB) Master-Anschluss (3) vom VENCUBE mit der Automatensteuerung.
Verbinden Sie den (MDB) Slave-Anschluss (4) mit allen vorhandenen
Zahlungssystemen (5). Verwenden Sie, wenn notwendig, ein Y-Kabel.
Verlegen Sie alle Kabel fachgerecht mit Kabelbindern.
Schalten Sie den Automaten ein.
Warten Sie bis beide LED grün leuchten.
Schließen Sie die Tür.
Testen Sie den Automaten, indem Sie einen Probeverkauf mit Wechselgeldrückgabe durchführen.
Öffnen Sie die Tür wieder.
Erfassen Sie die Daten für VENSOFT (Seriennummer, Automatennummer).
Führen Sie eine Kassenentnahme durch, indem Sie die Taste „E“ am
VENCUBE betätigen, bis ein Piepgeräusch ertönt.
Schließen Sie die Tür.
Die Inbetriebnahme ist abgeschlossen.
Auf keinen Fall den vorhandenen Türschalter des Automaten verwenden, das kann den Vencube zerstören.
Den Türschalter immer als Schließer an Stecker 1 mit dem Vencube verbinden.
