MDB Tracen mit der Sielaff Redbox

Einführung

Das "Tracen" ist ein Mitschnitt der MDB-Kommunikation im Automaten, als Hilfsmittel dient uns dazu die Redbox in der "Black edition" von Sielaff. Mitschnitte der MDB-Kommunikation können von uns, zur Fehleranalyse, ausgewertet werden. Die Mitschnitte werden auf einer Micro-SD-Karte, die sich in der Redbox befindet, gespeichert. Die Redbox verfügt über einen Mini-USB-Anschluß und kann so mit einem PC verbunden werden, hier verhält sich die Redbox wie ein USB-Stick.

Vorbereitung

Optimalerweise werden in Verbindung mit einem VenCube zwei Redboxen zum Mitschneiden benötigt. Eine Redbox wird Masterseitig und die andere Slaveseitig am VenCube angeschlossen. Für die spätere Unterscheidung der Redboxen ist es sinnvoll diese zu Kennzeichnen, z.B. mit Master (Automatensteuerung) und Slave (Kreditsysteme).

Benötigt wird:

• 2x Redbox
• Windows-PC mit einem freien USB-Port
• USB-Kabel (USB-A ⇔ USB-Mini-B)

Anschließen der Redboxen

1. Den Automaten ausschalten.
2. Die zwei Redboxen wie in untenstehender Abbildung anschließen.
3. Im Abschnitt Tracen geht es weiter...

•

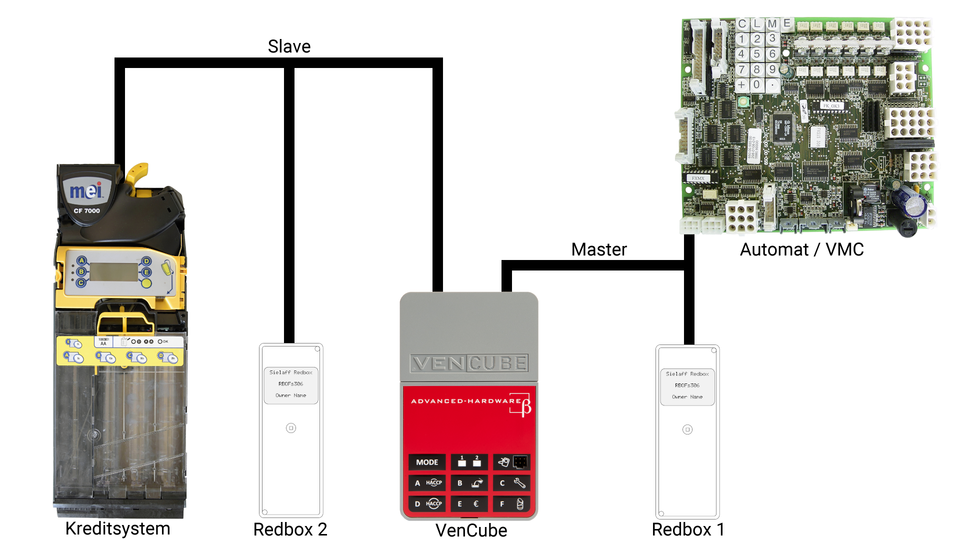

  Redbox Anschluß

Die Redbox hat jeweils einen MDB-Stecker sowie eine MDB-Buchse am Anschlußkabel. Sie wird einfach zwischen VenCube und Steuerung bzw. zwischen VenCube und den Zahlungssystemen eingeschleust.

Redbox 1 für die Steuerungsseite (Master)

Redbox 2 für den Slavebereich (Slave)

Vor dem Anschließen der Redboxen muß der Automat spannungsfrei geschaltet werden!

Tracen

Bedienung

Funktion des Joysticks der Redbox
links	Schritt zurück
hoch	Menü rauf
runter	Menü runter
rechts	Einstieg in den ausgewählten Menüpunkt
drücken	Einstieg in den ausgewählten Menüpunkt	OK

Trace starten

Redbox für das Tracen aktivieren
Redbox einschalten Redbox mit einem Druck auf dem Joystick einschalten, es erscheint folgender Startbildschirm. Mit einem Rechtsklick des Joysticks gelangt man ins Hauptmenü.
Hauptmenü Hier Tools auswählen.
Tools Unter Tools danach MDB Trace auswählen.
MDB Trace Jetzt startet der Trace.
Automat einschalten Nun wird die MDB-Kommunikation aufgezeichnet.

Das Tracen sollte bei ausgeschaltetem Automaten gestartet werden, weil wir die Aufzeichnung der Einschalt- und Hochlaufphase der MDB-Kommunikation benötigen.

Auslesen der Redboxen

1. Die Redbox mit einem USB-Kabel mit dem PC verbinden.
2. Die Redbox wird nun im Explorer als Laufwerk wie ein USB-Stick angezeigt.
3. Jetzt auf der Redbox in den Ordner Trace wechseln.
4. Alle hier befindlichen Dateien herunter auf den Rechner kopieren.
5. Bitte an den Dateien kenntlich machen ob es sich um den Master (Steuerung) oder Slave (Kreditsystem) Trace handelt.
6. Jetzt können diese Dateien per E-Mail versendet werden. Beachten sie hierbei bitte, dass bei vielen E-Mail-Diensten eine Dateivolumengrenze von 10MB vorhanden ist.
