Temperaturerfassung mit Vencube

Temperatur Erfassung mit Vensells OL und Temperatur-Sensor

Mit dem Vencube und den nachfolgenden Komponenten kann eine Temperaturerfassung realisiert werden:

• Datenfluss: Das Vensells OL übergibt laufend den gemessenen Wert an den Vencube. Dieser meldet den aktuellen Temperaturwert nach einer einstellbaren Zeitspanne über die EVA-Liste an die Vensoft.
• Auswertung: In der Vensoft können die Temperaturwerte unter „Meldungen“ → „Messwert“ eingesehen und bei Bedarf in eine CSV-Datei exportiert werden.

Was wird benötigt?

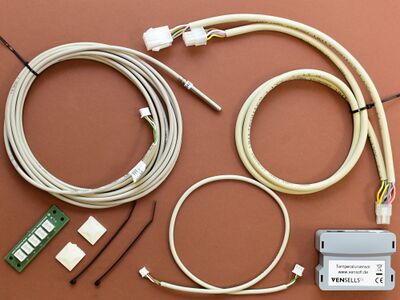

Für die Temperaturerfassung sind folgende Komponenten notwendig: Vensells OL-Modul für Temperaturerfassung (Abb. 1) MDB-Y-Kabel Stecker/Stecker/Buchse (Abb. 2) Temperatursensor-Verteilerplatine (Abb. 3) Anschlusskabel zur Verteilerplatine (Abb. 4) Temperatursensor (Abb. 5)

Abb. 1 Vensells OL Modul für Temperatursensor Abb. 3 Temperatursensor-Verteilerplatine Abb. 5 Temperatursensor

Abb. 2 MDB-Y-Kabel Stecker/Stecker/Buchse Abb. 4 Anschlusskabel zur Verteilerplatine

Anschluss-Schema

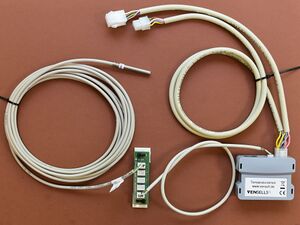

Abb. 6 zeigt die Verbindung der einzelnen Komponenten. Das Befestigungsmaterial wie in Abb. 8 benutzen Das Vensells OL-Modul mit der Temparatursensor-Verteilerplatine verbinden Den Temperatursensor mit der Temparatursensor-Verteilerplatine verbinden Das Vensells OL-Modul wird über das MDB-Y-Kabel mit dem Vencube verbunden. Das MDB-Y-Kabel wird auf der Seite der Zahlungssysteme wie ein MDB-Slave angeschlossen. Das Vensells OL-Modul und die Verteilerplatine sicher im Automaten befestigen.

Abb. 6 Vensells OL Modul für Temperatursensor Abb. 8 Befestigung der Verteilerplatine

Abb. 7 Befestigungsmaterial der Verteilerplatine

Software-Voraussetzungen

Für die Übermittlung der Temperaturwerte über den Vencube müssen die aktuellen Softwareversionen verwendet werden:

• Vencube-Software: Alle Versionen ab Anfang 2026.

Konfiguration der EVA-Liste

Die Übermittlung der Temperaturwerte erfolgt zeitgesteuert und wird über die EVA-Liste an den Vencube übergeben.

Einstellungen EVA-Liste (Zeile 50):

• MA5*TEMPF*0*xx → 0 = nicht aktiv
• MA5*TEMPF*1*60 → 1 = aktiv (die Zahl am Ende definiert das Intervall; 60 bedeutet zum Beispiel, dass der aktuelle Wert alle 60 Minuten übermittelt wird)

Temperaturwerte in Vensoft

In der Vensoft können die erfassten Daten unter folgendem Pfad eingesehen werden: Menüpfad: „Meldungen“ → „Messwerte“ Hier werden die aktuellen Temperaturwerte übersichtlich dargestellt und können bei Bedarf für weitere Analysen in eine CSV-Datei exportiert werden.

Abb. 9 Menüpfad: „Meldungen“ → „Messwerte“

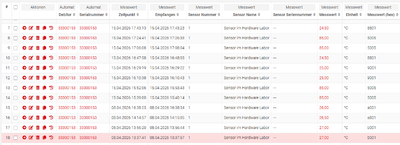

Abb. 10 Messwerte anzeigen
