Vencube beta Bedienungsanleitung

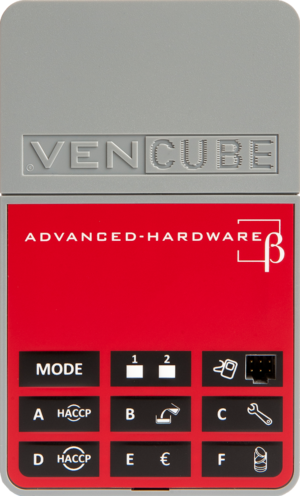

VenCube beta

Download Bedienungsanleitung

File	User manual Vencube beta currently only in German
Download link	BA_Vencube_beta_032020.pdf

Vencube assembly and commissioning

Mount the Vencube

The device is assembled by the customer. Proceed as follows during assembly: Open the machine. Turn off the power to the machine. Determine the optimal installation position: Place the VENCUBE as close as possible to the machine controls and payment systems. Make sure that the controls are easily accessible. Note the cable length. Glue the base plate (holder) and screw it. (Image 1) If gluing is not possible, the assembly click holder must be screwed diagonally to the designated points in the machine with at least 2 screws1). The screw heads must be complete Sit flush and must not protrude. 1) Hardened countersunk self-drilling screw, ∅ 3.5 according to DIN 7504 Clip the VENCUBE into the base plate. (Image 2) Remove the machine controls cover. The machine must be voltage-free! Disconnect all existing payment systems (1, 2) from the machine control. (Image 3) Connect the cables from the VENCUBE: Connect the (MDB) master connection (3) from the VENCUBE to the vending machine control. (Image 4) Connect the (MDB) slave port (4) to all existing payment systems (5). If necessary, use a Y-cable. (Image 5) If possible, glue the antenna (6) behind a plastic cover. (Image 6) Route the antenna cable. Lay all cables professionally with cable ties. Never use the existing door switch of the machine, this can destroy the Vencube. Always connect the door switch as closer to plug 1 with the Vencube. Use connector "COM" and connector "NO" from the switch.

Image 1 Image 3 Image 5

Image 2 Image 4 Image 6

Vencube Commissioning

• Turn on the machine.
• If necessary, adjust the Vencube using the Ventool.
• If necessary, configure the machine control and the payment systems.
  You can find information on this in the wiki!
• Wait until both LEDs turn green.
• Close the door.
• Test the machine by making a trial vend with change.
• Open the door again.
• Enter the data for VENSOFT (serial number, machine number).
• Perform a cash withdrawal by pressing the “E” button on the Vencube until you hear a beep.
• Close the door.
• Commissioning is complete.

Tastaturfeld

Tastaturfeld	Beschrebung der Funktion	Aktion in VENSOFT
Taste MODE	Mode-Taste	Taste für zusätzliche bzw. geschützte Sonderfunktionen
LED Feld	Statusanzeige, eine Erklärung siehe Statusanzeige weiter unten.
VenTool Anschluss	An diesem Stecker wird mittels eines speziellen Anschlusskabels eine Verbindung mit einem PC oder Android-Devices aufgebaut. Dies ermöglicht es Daten auszulesen und Konfigurationen einzuspielen.
Taste A	HACCP kleine Reinigung	Zeitstempel HACCP klein wird gesetzt
Taste B	Ware aufgefüllt	Automatenfüllstand wird auf voll gesetzt
Taste C	Service durchgeführt	Zeitstempel Service wird gesetzt
Taste D	HACCP große Reinigung	Zeitstempel HACCP groß wird gesetzt
Taste E	Kassenentnahme	Automat wird abgerechnet
Taste F	Tubenfüll-Mode	ermöglicht Befüllung und Entnahme von Wechselgeld

Statusanzeige

Anzeige LED 1	Bedeutung/Ursache	Beseitigung
	Automatensteuerung und Kreditsystem OK
2x	Vencube im Freiverkaufsmodus Automatensteuerung und Kreditsystem OK
1x 1x	C-Taste gedrückt wenn DFC aktiv Fakekredit ist zur Spülung abgeschaltet	C-Taste erneut drücken
1x	Vencube durch Automatensteuerung gesperrt bzw. keine Automatensteuerung vorhanden	Schlüsselschalter des Automaten einschalten (wenn vorhanden)
		Betriebsbereitschaft des Automaten prüfen
		Automatenprotokoll am Vencube und Automaten prüfen/ umstellen
		MDB-Kartenleser im Automaten aktivieren (nicht bei allen Automaten notwendig)
		Verkabelung zwischen Automat und Vencube prüfen
	VenCube im Service-Mode	deaktivieren mit „Mode“ und „C“
2x	Kein Kreditsystem vorhanden	Verkabelung zwischen Vencube und Kreditsystem prüfen
		Einstellung des Protokolls der Kreditsysteme im Vencube prüfen
		Bei angeschlossenem Münzwechsler prüfen, ob er Alternative Payout (MDB Level 3) unterstützt
3x	Kreditsysteme durch Vencube gesperrt	Prüfen ob mindestens eine Münze/Schein freigegeben
		Einstellung des Protokolls der Kreditsysteme im Vencube prüfen (darf nicht auf Freiverkauf oder deaktiviert eingestellt sein)
	Keine Automatensteuerung (Vending Machine Controller - VMC) und kein Kreditsystem vorhanden	Einstellung im Vencube für Protokoll Kreditsystem/Automat prüfen
		Verkabelung Automat -> Vencube –> Kreditsystem prüfen
	Nach 3 Min. LED 1 = 1x rot blinkend werden auch die Kreditsysteme abgeschaltet und LED 1 leuchtet dauerhaft rot	siehe „1x rot blinkend“
	keine Spannungsversorgung	Installation und Kabelverbindungen prüfen
	Tastatur defekt	Instandsetzung (S+M kontaktieren)

Anzeige LED 2	Bedeutung/Ursache	Beseitigung
	Mobilfunknetz OK
1x	Mobilfunknetz suche, kein Fehler, bitte warten!	bis LED grün leuchtet (OK) bis LED rot leuchtet (Fehler)
2x	Mobilfunknetz wechsel, kein Fehler, bitte warten!	bis LED grün leuchtet (OK) bis LED rot leuchtet (Fehler)
nach Türöffnung	Kein Netz gefunden	Neustart Vencube und bei geöffneter Tür prüfen, ob ein Netzempfang vorhanden ist:
		Ja: Antennenposition im oder am Automaten ändern
		Nein: Auf geeignete Antenne umbauen, Netz prüfen
	Vencube hat keine SIM-Karte	SIM-Karte einsetzen/überprüfen
	Modem deaktiviert	Modem aktivieren

Anzeige LED 1+2	Bedeutung/Ursache	Beseitigung
Lauflicht	Vencube im Tubenfüllmodus	deaktivieren mit Taste „F“

Hinweis: LED 1 und LED 2 leuchten grün/rot gleichzeitig oder blinkend, dies deutet auf einen Speicherfehler hin, der VenCube muss ausgetauscht werden.

Hinweis: Bei einem Softwareupdate blinken LED 1 und LED 2 grün/rot auf. Dies kann bis zu 15 Minuten dauern. In dieser Zeit darf der VenCube nicht ausgeschaltet werden.
