Windows-PC mit einem seriellen oder freien USB-Port
Ventoolwin.exe Programm
Lizenzschlüssel
ein Serielles-Ventool-Verbindungskabel (ggf. mit USB ⇔ Seriell Adapter)
Ein zu konfigurierender Vencube
Installation des Programms
Das Programm bedarf keiner besonderen Installation.
Das Programm muss im Ventoolwin Ordner bleiben, es gibt Abhängikeiten zu den darin befindlichen weiteren Datein. Lediglich eine Verknüpfung sollte zum einfache Auffinden des Programms auf dem Desktop erstellt werden.
Lizenzschlüssel
Die Erstellung und Installation des Lizenzschlüssels wird im Wiki Beitrag Ventoolwin Lizenzschlüssel behandelt.
Programm Start und Programm einrichten
Vor dem Programmstart
Vor dem Programmstart verbinden Sie das USB-Ventool-Verbindungskabel incl. passenden USB-Adapter mit dem PC.

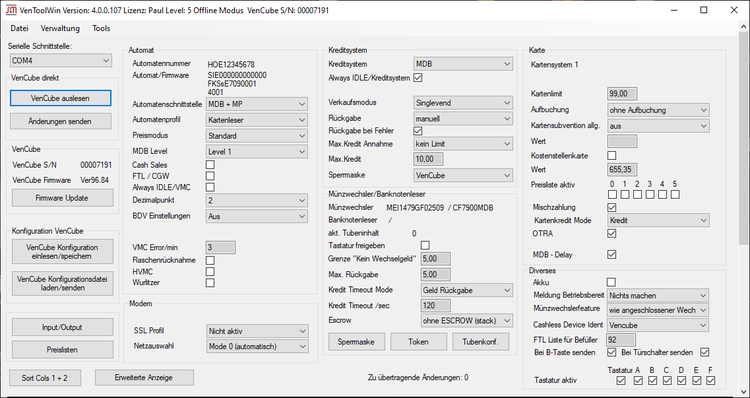

Jetzt können Sie das Programm Ventoolwin.exe starten.
Serielle Schnittstelle auswählen
Die Auswahl der COM-Schnittstelle erfolgt im Programm selber, über ein Drop-Down-Menü "Serielle Schnittstelle".
Im Drop-Down-Menü werden einem alle zur Verfügung stehenden COM-Schnittstellen angezeigt, hier sollten Sie die passende Schnittstelle auswählen.

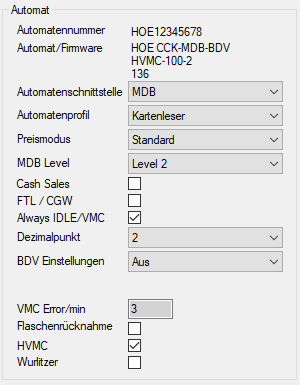

Hier werden Informationen zum Hersteller, der Steuerung und der Firmware des Automaten angezeigt.
BDV / EXE Betrieb
Hier wird nur eine "0" angezeigt!
Ist im MDB Betrieb auch eine "0" zu sehen, ist die Automatensteuerung nicht am VenCube eingelinkt.
Automatenschnittstelle
Kein Master
MDB
BDV
EXE
MDB + MP
BDV Kartenleser
MDB MP + BNL
Automatenschnittstelle
Kein Master
Keine Automatensteuerung
MDB
MDB Automat
BDV
BDV Automat
EXE
EXE Automat
MDB + MP
MDB Automat, der MW wird mit zur Steuerung durchgereicht
(bis Version 81.32)
BDV Kartenleser
Wird nicht benutzt
MDB MP + BNL
MDB Automat, der MW und BNL wird mit zur Steuerung durchgereicht
(bis Version 81.32]
Automatenprofil
Kartenleser
CGW (Communication Gateway)
MP
MP + BNL
Automatenprofil
Kartenleser
Es wird nur ein Kartenleser - der VenCube - zum Automaten gemeldet, das geschiet unabhängig von den wirklich angeschlossenen Bezahlsystemen.
CGW (Communication Gateway)
Wird noch nicht benutzt, für spätere Anwendungen gedacht!
Kartenleser + MP (Münzwechsler)
Es wird nicht nur der Kartenleser sondern auch der am VenCube angeschlossene Münzwechsler mit zur Automatensteuerung gemeldet, der Automat hat dann auch Tubenbestände für die Anzeige "Kein Wechselgeld".
Es wird nicht nur der Kartenleser sondern auch der am VenCube angeschlossene Münzwechsler sowie der Banknotenleser mit zur Automatensteuerung gemeldet, der Automat hat dann auch Tubenbestände für die Anzeige "Kein Wechselgeld" und die Möglichkeit die angenommen Scheine mit anzuzeigen.
(erst ab Version 81.33)
Preismodus
Standard
?
Freiverkauf
Preis vom VTC
Preismodus
Standard
text 1
?
text 2
Freiverkauf
text 3
Preis vom VTC
text 4
MDB-Level
Automatisch
Level 1
Level 2
Level 3
MDB-Level
Automatisch
text 1
Level 1
text 2
Level 2
text 3
Level 3
text 4
Cash Sales
Ja
Nein
Cash Sales
FTL / CGW
Ja
Nein
FTL / CGW
Always IDLE / VMC
Ja
Nein
Always IDLE / VMC
Dezimalpunkt
0
1
2
3
4
Dezimalpunkt
Hier wird der Dezimalpunkt von keiner Stelle nach dem Komma auf vier Stellen nach dem Komma eingestellt.
BDV-Einstellungen
Aus
Produkt Nummer -1
Wert kleinste Münz = 1
Beide Modi aktiv
BDV-Einstellungen
Aus
Produkt Nummer -1
Wert kleinste Münz = 1
Beide Modi aktiv
Währungszeichen
In Vorbereitung
Währungszeichen
In Vorbereitung
VMC Error in min
VMC Error in min
Flaschenrücknahme
Ja
Nein
Flaschenrücknahme
Die Einstellung hat keine technische Auswirkung!
Durch das aktivieren wird bei einer Aufbuchung an den Kartenleser von der Automatensteuerung ein zusätzlicher Pfand-Datensatz erzeugt.
HVMC
Ja
Nein
HVMC
Einstellung für die korrekte Funktion der Meldung "Kein Wechselgeld" in Verbindung mit einer HVMC 100 Steuerung. Diese Funktion nur mit einer HVMC Steuerung benutzen.
Hier muss der Betrag für die Grenze "Kein Wechselgeld" zwingend in der Steuerung und im VenCube identisch eingestellt werden!
Wurlitzer
Ja
Nein
Wurlitzer
text 1

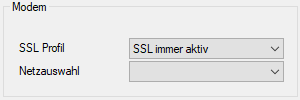

Programmoberfläche: Modem
Programmbereich
Option
Funktion
SSL Profil
SSL immer aktiv
SSL bevorzugt
Nicht aktiv
SSL Profil
SSL immer aktiv
SSL bevorzugt
Nicht aktiv (bevorzugte Einstellung)
Netzauswahl
Neu:
Mode 0 - 9
Alt:
automatisch (Mode 0)
durch Reset gesteuert (Mode 1)
durch Reset und Switch gesteuert (Mode 9)
Netzauswahl
Mode 0 (bevorzugte Einstellung)
- kein Provider Wechsel, keine Liste abfragen, alles automatisch
Mode 1
- Provider Wechsel aktiv
- Provider Liste abfragen bei jedem Modem Reset
Mode 2
- Provider Wechsel aktiv
- Provider Liste abfragen bei jedem Modem Reset und wenn alle Provider insolvent sind
Mode 3
- Provider Wechsel aktiv
- Provider Liste abfragen bei jedem Modem Reset und bei jedem Wechsel
Mode 4
- Provider Wechsel aktiv
- Provider Liste abfragen bei jedem Modem Reset
- Modem Reset nach URC IPSTAT. 7,0,2
Mode 5
- Provider Wechsel aktiv
- Provider Liste abfragen bei jedem Modem Reset
- Modem Reset, wenn alle Provider insolvent sind
Mode 6
- Provider Wechsel aktiv
- Provider Liste abfragen bei jedem Modem Reset und wenn alle Provider insolvent sind
- Modem Reset nach URC IPSTAT. 7,0,2
Mode 7
- Provider Wechsel aktiv
- Provider Liste abfragen bei jedem Modem Reset
- Modem Reset, wenn alle Provider insolvent sind
Mode 8
- Provider Wechsel aktiv
- Provider Liste abfragen bei jedem Modem Reset und bei jedem Wechsel
- Modem Reset nach URC IPSTAT. 7,0,2
Mode 9
- Provider Wechsel aktiv
- Provider Liste abfragen bei jedem Modem Reset und bei jedem Wechsel

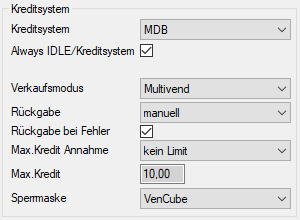

Es kann mit dem eingeworfenen Kredit mehrere Produkte gekauft werden
Es gibt erst Wechselgeld nach Betätigen der Rückgabe und unterschreiten des Wertes "Max. Rückgabe".
Die Einstellung der Rückgabe muss gleichzeitig
⇒ auf manuell eingestellt werden.
Rückgabe
Manuell
Automatisch
Rückgabe
Manuell
Der VenCube zahlt kein Wechselgeld selbstständig aus, erst nach betätigen der Rückgabe.
Automatisch
Der VenCube zahlt das Wechselgeld selbstständig nach dem Verkauf aus.
Rückgabe bei Fehler
Ja
Nein
Rückgabe bei Fehler
Ja
Nach einem fehlerhaften Verkauf wird der Produktpreis an den Kunden zurück gegeben.
Nein
Nach einem fehlerhaften Verkauf wird der Produktpreis nicht an den Kunden zurückgegeben.
Max.Kredit Annahme
Kein Limit
Abhängig vom Max. Schein
Limit ist der eingetragener Wert
Max.Kredit Annahme
Kein Limit
Es gibt kein Maxkredit und es ist ein Kredit bis 655,35€
(Maximal technisch über MDB möglich)
Abhängig vom Max. Scheinwert
Der Max Kredit ist immer gleich dem größten freigegebenen Schein
Limit ist der eingetragener Wert
Der unter Max. Kredit eingetragene Wert, ist der maximale Kredit den der VenCube annimmt.
Max.Kredit
Max.Kredit
Sperrmaske
Automat
VenCube
Sperrmaske
Automat
Der VenCube sendet die gesperrten Münzen und Scheine vom Automaten unverändert zu den Bezahlsystemen weiter.
VenCube
Der VenCube sendet die Sperrung der Münzen und Scheine nicht vom Automaten weiter sondern endscheidet selbst darüber welche angenommen werden oder nicht.

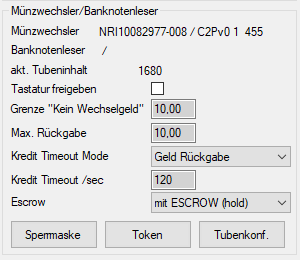

Programmoberfläche: Münzwechsler / Banknotenleser
Programmbereich
Option
Funktion
Münzwechsler
Münzwechsler
Hier werden die Daten des eingelinkten Münzwechslers angezeigt
Banknotenleser
Banknotenleser
Hier werden die Daten des eingelinkten Banknotenlesers angezeigt
akt. Tubeninhalt
akt. Tubeninhalt
Der aktuelle Tubeninhalt des Münzwechslers wird an dieser Stelle angezeigt.
Ja nach Einstellung des Münzwechslers werden die Sicherheitsmünzen nicht mit gewertet!
Tastatur freigeben
Ja
Nein
Tastatur freigeben
Ja
Münzprüfer Tastatur ist freigegeben
Nein
Münzprüfer Tastatur ist nicht freigegeben
Grenze "Kein Wechselgeld"
Grenze "Kein Wechselgeld"
Max.Rückgabe
Max.Rückgabe
Kredit Timeout Mode
Geld Rückgabe
Geld Kassieren
Kredit Timeout Mode
Geld Rückgabe
Geld Kassieren
Kredit Timeout /sec
Kredit Timeout /sec
Escrow
ohne ESCROW (stack)
mit ESCROW (hold)
Escrow
ohne ESCROW (stack)
mit ESCROW (hold)

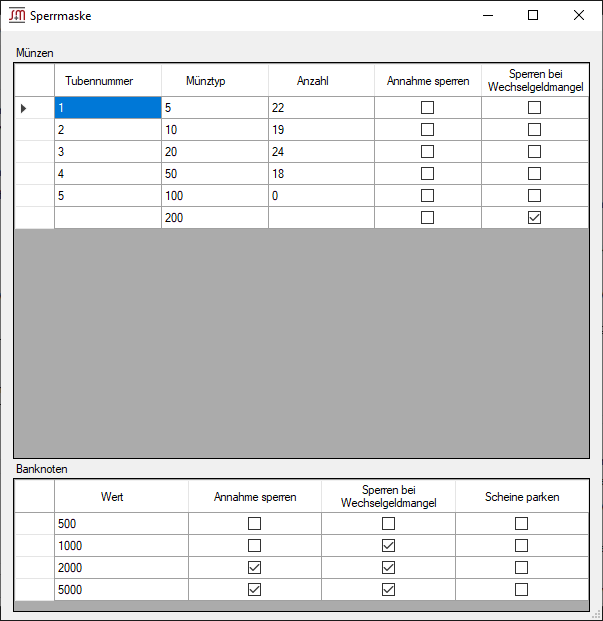

Sperrmaske
Programmbereich
Option
Funktion
Spermaske
Münzen
Tubennummer und Münztyp
Anzeige der Tubenmünzen und der Münzwertigkeiten des Münzwechslers.
Hier im Beispiel
Tubennummer 1 = 5ct
Tubennummer 2 = 10ct
Tubennummer 3 = 20ct
Tubennummer 4 = 50ct
Tubennummer 5 = 1€
Keine Tubennummer = 2€
Anzahl
Anzeige der Anzahl, der in den Tuben befindlichen Münzen zum Zeitpunkt der Auslesung.
Annahme sperren
Hier werden die Münzen eingestellt (Haken gesetzt) welche generell nicht angenommen werden sollen.
Sperren bei Wechselgeldmangel
Hier werden die Münzen eingestellt (Haken gesetzt) welche bei Wechselgeldmangel nicht angenommen werden sollen.
Banknoten
Wert
Wertigkeit der Banknoten die angenommen werden können.
Hier im Beispiel
500 = 5€
1000 = 10€
2000 = 20€
5000 = 50€
Annahme sperren
Hier werden die Banknoten eingestellt (Haken gesetzt) welche generell nicht angenommen werden sollen.
Sperren bei Wechselgeldmangel
Hier werden die Banknoten eingestellt (Haken gesetzt) welche bei Wechselgeldmangel nicht angenommen werden sollen.
Scheine Parken (Escrow)
Hier werden die Banknoten eingestellt (Haken gesetzt) welche vor dem Stappeln geparkt werden sollen. (Escrow und Stack)

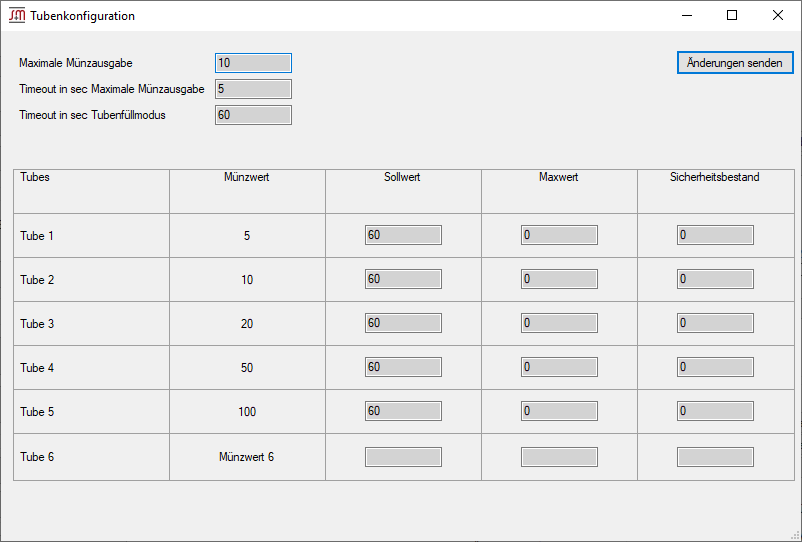

Hier wird der Timeout des Tubenbefüllmodus (Tubeninventur) eingestellt. Werden in dieser Zeit keine Münzen mehr eingeworfen, geht der VenCube wieder in den normalen Betrieb über.
Tubes
Münzwert
Wertigkeit der einzelnen Tubenmünzen
Sollwert
Sollwert der Münztube im Tubenbefüllmodus (F-Taste)
bis zum eingetragenen Sollwert kann die Münztube befüllt werden.
bis zum eingetragenen Sollwert wird die Münztube geleert.
Maxwert
Sicherheitsbestand

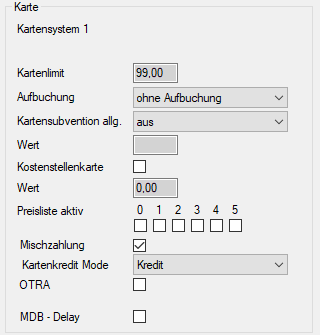

Programmoberfläche: Karte
Programmbereich
Option
Funktion
Kartensystem 1
Kartensystem 1
Kartensystem 2
In Vorbereitung
Kartensystem 2
In Vorbereitung
Kartenlimit
Kartenlimit
Aufbuchen
ohne Aufbuchen
mit Aufbuchen
MW+BNL nur mit Karte frei
BNL nur mit Karte frei
MW nur mit Karte frei
Aufbuchen
ohne Aufbuchen
mit Aufbuchen
MW+BNL nur mit Karte frei
BNL nur mit Karte frei
MW nur mit Karte frei
Kartensubvention allg.
aus
Betrag wird abgezogen
Prozent wird abgezogen
Kartensubvention allg.
aus
Betrag wird abgezogen
Prozent wird abgezogen
Wert
Wert
Kostenstellenkarte
Ja
Nein
Kostenstellenkarte
Wert
Wert
Preisliste aktiv
Preisliste 0 bis 5
Mehrfachauswahl möglich!
Preisliste aktiv
Mischzahlung
Mischzahlung AUS (kein Haken)
Mischzahlung EIN (Haken)
Die Mischzahlung ist die Möglichkeit ein Produkt mit Bargeld und Karte zusammen zu bezahlen.
Mischzahlung AUS:
Wird eine Karte aufgelegt ist der MW gesperrt.
Wird Bargeld eingeworfen wird der Kartenleser gesperrt.
Mischzahlung EIN:
Wird eine Karte aufgelegt mit einem nicht ausreichenden Kredit für den Kauf kann das fehlende Geld in Münzen eingeworfen werden und umgekehrt.
Bei eingeschalteter Aufbuch-Funktion muss die Mischzahlung erlaubt sein!
Kartenkreditmode
Kredit
Freiverkauf
Kartenkreditmode
Kredit
Freiverkauf
OTRA
Ja
Nein
OTRA
Blacklist
In Vorbereitung
Blacklist
In Vorbereitung
MDB-Delay
Ja
Nein
MDB-Delay

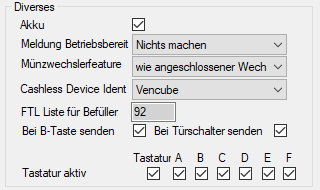

Programmoberfläche: Diverses
Programmbereich
Option
Funktion
Akku
Ja
Nein
Akku
Ist Sonderzubehör und muss dann hier eingeschaltet werden.
Meldung Betriebsbereit
Nichts machen
immer zur vollen Stunde Betriebsbereit melden
Meldung Betriebsbereit
Nichts machen
immer zur vollen Stunde Betriebsbereit melden
Münzwechslerfeature
wie angeschlossener Wechsler
wie angegeben
Münzwechslerfeature
wie angeschlossener Wechsler
wie angegeben
Cashless Device Ident
wie angeschlossener Leser
Vencube
Cashless Device Ident
FTL Liste für Befüller
FTL Liste für Befüller
Bei B-Taste Senden
Ja
Nein
Bei B-Taste Senden
Bei Türschalter senden
Ja
Nein
Bei Türschalter senden
Input/Output
Programmbereich
Option
Funktion
Preislisten
Programmbereich
Option
Funktion

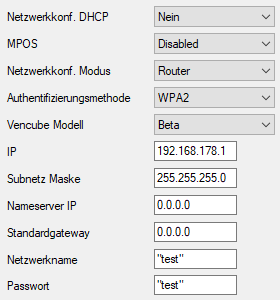

Programmoberfläche: EVA 99
Programmbereich
Option
Funktion
Netzwerkkonf. DHCP
Ja
Nein
Netzwerkkonf. DHCP
MPOS
Disabled
Enabled
MPOS
Netzwerkkonfigurationsmodus
PPP
WLAN
LAN
Router
Netzwerkkonfigurationsmodus
PPP
WLAN
LAN
Router
Authentifizierungsmetode
WPA2
Authentifizierungsmetode
WPA2
VenCube Modell
Gamma
Beta
Alpha
VenCube Modell
Gamma
Beta
Alpha
IP
Eingabe einer IP
IP
Lorem Ipsum
Subnetz Maske
Eingabe der Subnetzt Maske
Subnetz Maske
Lorem Ipsum
Nameserver IP
Eingabe der Nameserver IP
Nameserver IP
Lorem Ipsum
Standardgateway
Eingabe der IP des Standardgateways
Standardgateway
Lorem Ipsum
Netzwerkname (WLAN SSID)
Eingabe Netzwerkname
Netzwerkname (WLAN SSID)
Verfügbare Zeichen
Buchstaben von a bis z in Groß- und Kleinschreibung
