Einbauanleitung

Datei Bedienungsanleitung Vencube beta
Downloadlink BA_Vencube_beta_032020.pdf

Vencube Montage und Inbetriebnahme

Vencube montieren

Das Gerät wird vom Kunden montiert.
Gehen Sie bei der Montage wie folgt vor:

  • Öffen Sie den Automaten.
  • Schalten Sie den Automaten stromlos.
  • Ermitteln Sie die optimale Einbauposition:
    Platzieren Sie den VENCUBE möglichst in der Nähe der Automatensteuerung und Zahlungssysteme.
    Achten Sie auf leichte Zugänglichkeit der Bedienelemente.
    Beachten Sie die Kabellänge.
  • Kleben Sie die Bodenplatte (Halter) ein und verschrauben Sie diese. (Bild 1)

Sollte eine Verklebung nicht möglich sein, muss der Montage-Klickhalter mit min. 2 Schrauben1) diagonal an den vorgesehenen Stellen im Automaten verschraubt werden. Die Schraubenköpfe müssen komplett bündig sitzen und dürfen nicht vorstehen.
1) Senkkopf-Bohrschraube gehärtet, ∅ 3,5 nach DIN 7504

  • Klippsen Sie den VENCUBE in die Bodenplatte. (Bild 2)
  • Entfernen Sie die Abdeckung der Automaten-Steuerung.

Der Automat muss spannungsfrei sein!

  • Trennen Sie alle vorhandenen Zahlungssysteme (1, 2) von der Automatensteuerung. (Bild 3)
  • Schließen Sie die Kabel vom VENCUBE an:
  • Verbinden Sie den (MDB) Master-Anschluss (3) vom VENCUBE mit der Automatensteuerung. (Bild 4)
  • Verbinden Sie den (MDB) Slave-Anschluss (4) mit allen vorhandenen Zahlungssystemen (5). Verwenden Sie, wenn notwendig, ein Y-Kabel. (Bild 5)
  • Verkleben Sie die Antenne (6) möglichst hinter einer Kunststoffabdeckung.
  • Verlegen Sie das Antennenkabel.
  • Verlegen Sie alle Kabel fachgerecht mit Kabelbindern.

Auf keinen Fall den vorhandenen Türschalter des Automaten verwenden, das kann den Vencube zerstören.

Den Türschalter immer als Schließer an Stecker 1 mit dem Vencube verbinden.

Bild 1
Bild 3
Bild 5
Bild 2
Bild 4
Bild 6

Vencube Inbetriebnahme

  • Schalten Sie den Automaten ein.
  • Stellen Sie wenn nötig den Vencube mit Hilfe des Ventool passend ein.
  • Konfigurieren Sie wenn nötig die Automatensteuerung und die Zahlungssysteme.
    Hinweise hierzu finden Sie im Wiki!
  • Warten Sie bis beide LED grün leuchten.
  • Schließen Sie die Tür.
  • Testen Sie den Automaten, indem Sie einen Probeverkauf mit Wechselgeldrückgabe durchführen.
  • Öffnen Sie die Tür wieder.
  • Erfassen Sie die Daten für VENSOFT (Seriennummer, Automatennummer).
  • Führen Sie eine Kassenentnahme durch, indem Sie die Taste „E“ am Vencube betätigen, bis ein Piepgeräusch ertönt.
  • Schließen Sie die Tür.
  • Die Inbetriebnahme ist abgeschlossen.


  • VenCube möglichst in der Nähe der Automatensteuerung und den Zahlungssystemen platzieren.
  • Bodenplatte im Automaten verkleben, oder verschrauben. Fals die Bodenplatte Verklebt wird, bitte ohne Vencube die Bodenplatte fest andrücken.
  • Automat spannungsfrei schalten und alle vorhandenen Zahlungssysteme von der Automatensteuerung trennen.
  • MDB-Master Anschluss vom VenCube mit der Steuerung verbinden.
  • MDB-Slave Anschluss mit allen vorhandenen Zahlungssystemen verbinden. Für zusätzliche MDB-Slave Anschlüsse sollten Y-Kabel genutzt werden.
  • Türschalterposition oben in der Tür, als Gegenplatte den zweiten Türschalterhalter verwenden.

Die VenCube-Antenne nicht auf dem Kabelkanal über, oder in der Nähe des Einwurfschachtes kleben, das führt zu Störungen in der Flaschenannahme!

Auf keinen Fall den vorhandenen Türschalter des Automaten verwenden, das kann den Vencube zerstören.

Den Türschalter immer als Schließer an Stecker 1 mit dem Vencube verbinden.

Sonstige Hinweise:

  • Bei Cashless-Systemen ist je nach Hersteller eine MDB-Verlängerung zu verwenden.
  • Alternativ zum Schalter kann auch ein Reedschalter (Magnetschalter) verwendet werden. Der Reedschalter sollte 1-2 mm vorstehen.
  • Ohne Cashless-System bleibt die MDB-Slave Schnittstelle unbelegt, deshalb wird die LED1 am VenCube 2x Rot blinken, siehe Vencube beta Bedienungsanleitung.
SiOne Außenansicht
Türschalter
Türschalter Winkel
Türschalter Winkel mit Schalter
Innenansicht mit VenCube
Gegenplatte Türschalter
Türschalter Winkel verschraubt

Softwarestand / FTL

Was steckt hinter der Softwarebezeichnung?

Softwerestand:

  • Versionen ab 2012 unterstützen -Cash Sale- (Münzauszahlung)
  • Bei älteren Versionen als Version V50Dc613.pat muss erst vorgenannte Version aufgespielt werden bevor eine aktuellere Softwareversion aufgespielt werden kann.
  • Softwarestand des SiOne sollte V50Ec617.pat sein, mit anderer Software könnte der Automat zweimal das Pfandgeld auszahlen.

Softwarestand überprüfen:

Aktion/Eingabe Anzeige im Display
Automatentüre öffnen
Mit der M-Taste bis SERVICEBETRIEB
und mit der E-Taste bestätigen
Hinweis "Serviceschlüssel stecken!" beachten.
Servicenummer 21 eingeben...
... und mit L-Taste bestätigen.
Jetzt wird die Softwareversion angezeigt.
Software FTL geeignet Bemerkungen
V50Dc613.pat ✘ Mindestsoftwarestand für aktuelle Softwareupdates
V50Ec617.pat ✘ Mindest Softwarestand:
Mit älterer Software könnte der Automat zweimal das Pfandgeld auszahlen!
V50Gc224.pat ✘
V50Ic213.pat ✘
V50Ic329.pat ✘
V50xcxxx.pat

Einstellungen der Steuerung

  • Automatentyp: Sielaff RN SiOne mit Sielaff-Steuerung

Einstellungen mit Hopper

Einstellungen im Automat

Einstellungen im Automat
M - 7 - E
Münzzahlung mit
Kreditsystem MDB
Buchung abwarten ja oder 1x 100ms
Kreditmodus immer aufbuchen
Always Idle aus
Sicherheit hoch
Lottosystem 0

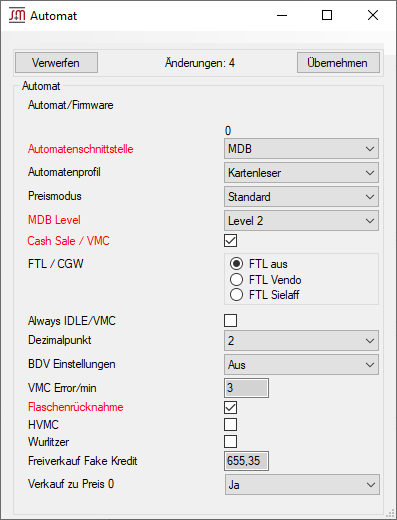

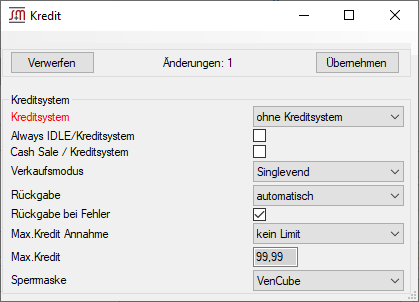

Einstellungen im Vencube mit Ventool

Programmbereich Funktion Option
Automat Automatenschnittstelle MDB
MDB Level Level 2
Cash Sale Aktiv (Haken)
Flaschenrücknahme Ja (Haken)
Kreditsystem Kreditsystem ohne Kreditsystem
Kartensystem MDB Aufbuchung ohne Aufbuchung
VenCube Config:
Download

Bitte mit rechtsklick und "Speichern unter" öffnen!

MA5*GW99*2
MA5*GW101*0
MA5*FRA*1
MA5*GW120*1*0*0*2*0*3*0*0
MA5*GW133*1

Einstellungen mit Hopper und Karte oder Chip

Einstellungen im Automat

Einstellungen im Automat
M - 7 - E
Münzzahlung mit
Kreditsystem MDB
Buchung abwarten ja oder 1x 100ms
Kreditmodus Abg. ohne Karte
Always Idle aus
Sicherheit hoch
Lottosystem 0

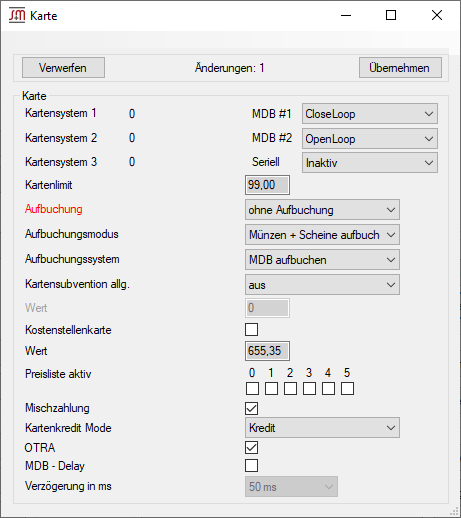

Einstellungen im Vencube mit Ventool

Programmbereich Funktion Option
für MDB-Kartensystem 		Option
für Vensells CL
Automat Automatenschnittstelle MDB MDB
MDB Level Level 2 Level 2
Cash Sale EIN EIN
Flaschenrücknahme Ja (Haken) Ja (Haken)
Kreditsystem Kreditsystem MDB ohne
Kartensystem MDB Aufbuchung mit Aufbuchen mit Aufbuchen
Aufbuchungssytem MDB aufbuchen Vensells CL aufbuchen
Bitte mit rechtsklick und "Speichern unter" öffnen! Vencube Config:
Download
MA5*CDS*1*3*3
MA5*GW99*1
MA5*GW101*1*0*0
MA5*FRA*1
MA5*GW120*1*0*0*2*0*3*0*0
MA5*GW133*1
Vencube Config:
Download
MA5*CDS*3*3*1
MA5*GW99*2
MA5*GW101*1*0*1
MA5*FRA*1
MA5*GW120*1*0*0*2*0*3*0*0
MA5*GW133*1

Einstellungen mit Karte oder Chip

Einstellungen im Automat

Einstellungen im Automat
M - 7 - E
Münzzahlung ohne
Kreditsystem MDB
Buchung abwarten ja oder 1x 100ms
Kreditmodus immer aufbuchen
Always Idle aus
Sicherheit hoch
Lottosystem 0

Einstellungen im Vencube mit Ventool

Programmbereich Funktion Option
für MDB-Kartensystem 		Option
für Vensells CL
Automat Automatenschnittstelle MDB MDB
MDB Level Level 2 Level 2
Cash Sale EIN EIN
Flaschenrücknahme Ja (Haken) Ja (Haken)
Kreditsystem Kreditsystem MDB ohne
Kartensystem MDB Aufbuchung mit Aufbuchen mit Aufbuchen
Aufbuchungssytem MDB aufbuchen Vensells CL aufbuchen
Bitte mit rechtsklick und "Speichern unter" öffnen! Vencube Config:
Download
MA5*CDS*1*3*3
MA5*GW99*1
MA5*GW101*1*0*0
MA5*FRA*1
MA5*GW120*1*0*0*2*0*3*0*0
MA5*GW133*1
Vencube Config:
Download
MA5*CDS*3*3*1
MA5*GW99*2
MA5*GW101*1*0*1
MA5*FRA*1
MA5*GW120*1*0*0*2*0*3*0*0
MA5*GW133*1
