SiLine

Table Top

Einbauanleitung

Datei	Bedienungsanleitung Vencube beta
Downloadlink	BA_Vencube_beta_032020.pdf

Das Gerät wird vom Kunden montiert.
Gehen Sie bei der Montage wie folgt vor:

Öffen Sie den Automaten.
Schalten Sie den Automaten stromlos.
Ermitteln Sie die optimale Einbauposition:
Platzieren Sie den VENCUBE möglichst in der Nähe der Automatensteuerung und Zahlungssysteme.
Achten Sie auf leichte Zugänglichkeit der Bedienelemente.
Beachten Sie die Kabellänge.

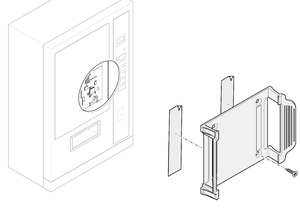

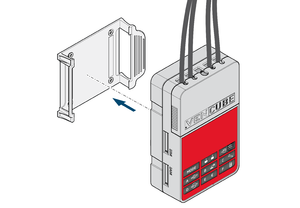

Kleben Sie die Bodenplatte (Halter) ein und verschrauben Sie diese. (Bild 1)

	Sollte eine Verklebung nicht möglich sein, muss der Montage-Klickhalter mit min. 2 Schrauben¹⁾ diagonal an den vorgesehenen Stellen im Automaten verschraubt werden. Die Schraubenköpfe müssen komplett bündig sitzen und dürfen nicht vorstehen. 1) Senkkopf-Bohrschraube gehärtet, ∅ 3,5 nach DIN 7504

	Der Automat muss spannungsfrei sein!

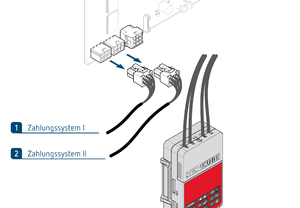

Trennen Sie alle vorhandenen Zahlungssysteme (1, 2) von der Automatensteuerung. (Bild 3)
Schließen Sie die Kabel vom VENCUBE an:

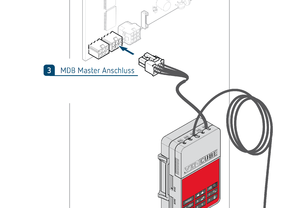

Verbinden Sie den (MDB) Master-Anschluss (3) vom VENCUBE mit der Automatensteuerung. (Bild 4)

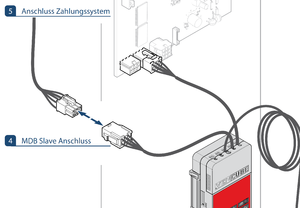

Verbinden Sie den (MDB) Slave-Anschluss (4) mit allen vorhandenen Zahlungssystemen (5). Verwenden Sie, wenn notwendig, ein Y-Kabel. (Bild 5)

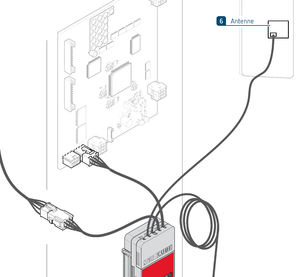

Verkleben Sie die Antenne (6) möglichst hinter einer Kunststoffabdeckung.
Verlegen Sie das Antennenkabel.
Verlegen Sie alle Kabel fachgerecht mit Kabelbindern.

	Auf keinen Fall den vorhandenen Türschalter des Automaten verwenden, das kann den Vencube zerstören.

	Den Türschalter immer als Schließer an Stecker 1 mit dem Vencube verbinden.

Schalten Sie den Automaten ein.
Stellen Sie wenn nötig den Vencube mit Hilfe des Ventool passend ein.
Konfigurieren Sie wenn nötig die Automatensteuerung und die Zahlungssysteme.
Hinweise hierzu finden Sie im Wiki!
Warten Sie bis beide LED grün leuchten.
Schließen Sie die Tür.
Testen Sie den Automaten, indem Sie einen Probeverkauf mit Wechselgeldrückgabe durchführen.
Öffnen Sie die Tür wieder.
Erfassen Sie die Daten für VENSOFT (Seriennummer, Automatennummer).
Führen Sie eine Kassenentnahme durch, indem Sie die Taste „E“ am Vencube betätigen, bis ein Piepgeräusch ertönt.
Schließen Sie die Tür.
Die Inbetriebnahme ist abgeschlossen.

VenCube möglichst in der Nähe der Automatensteuerung und den Zahlungssystemen platzieren.
Bodenplatte im Automaten verkleben, oder verschrauben. Fals die Bodenplatte Verklebt wird, bitte ohne Vencube die Bodenplatte fest andrücken.
Automat spannungsfrei schalten und alle vorhandenen Zahlungssysteme von der Automatensteuerung trennen.
MDB-Master Anschluss vom VenCube mit der Steuerung verbinden.
MDB-Slave Anschluss mit allen vorhandenen Zahlungssystemen verbinden. Für zusätzliche MDB-Slave Anschlüsse sollten Y-Kabel genutzt werden.
Türschalter einbauen.

	Auf keinen Fall den vorhandenen Türschalter des Automaten verwenden, das kann den Vencube zerstören.

	Den Türschalter immer als Schließer an Kontakt 1 mit dem VenCube verbinden. Bitte überprüfen Sie, dass der Schalter einwandfrei schaltet, kurz bevor die Schlossplatte bündig mit dem Automaten ist.

Weitere Informationen zum Warenkorb finfden Sie im Wiki-Beitrag: Warenkorb-Funktion
